接液部は、すべてフッ素系樹脂およびパーフロを使用していますので、耐薬品性に優れています。
医療機器・理化学機器・半導体関連装置・食品機械などに最適です。 |
|
| �� |
部品名 |
材 質 |
| 1 |
本体 |
PTFE |
| 2 |
ステム |
PCTFE |
| 3 |
キャップ |
PP |
| 4 |
ツマミ |
POM又はPP |
| 5 |
止めねじ |
SUS304 |
| 6 |
ナット |
PCTFEまたはPP |
| 7 |
スリーブ |
PCTFEまたはPP |
| 8 |
Oリング |
パーフロ |
| 9 |
補強リング |
SUS304 |
| 10 |
取付けナット |
POM又はPP |
| 11 |
インナー |
PP |
|
|
 |
|
|
 |
|
 |
|
| 記 号 |
高さ
（H) |
取付け
面間（S) |
巾 |
オリフィス |
接続A |
接続B |
取付け
穴径 |

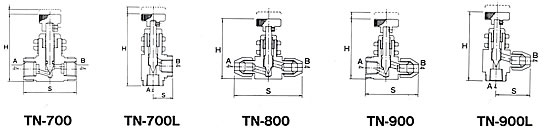

TN-700-01
TN-700-02
TN-700-03 |
44
62
80 |
34
42
51 |
17
23
30 |
2.5Φ
6
8 |
1/8PT
1/4
3/8 |
1/8PT
1/4
3/8 |
17Φ
19
25 |
TN-700L-01
TN-700L-02
TN-700L-03 |
52
73
92 |
17
21
25 |
17
23
30 |
2.5Φ
6
8 |
1/8PT
1/4
3/8 |
1/8PT
1/4
3/8 |
17Φ
19
25 |
TN-800-6
TN-800-8 |
46
62 |
50
70 |
17
23 |
3.5Φ
6 |
6Φ・1/4Φ
8Φ |
6Φ・1/4Φ
8Φ |
17Φ
19 |
TN-900-4
TN-900-6
TN-900-8 |
44
63
63 |
38
50
55 |
17
23
23 |
2.5Φ
3.5
6 |
1/8PT
1/4
1/4 |
4Φ・1/8Φ
6Φ・1/4Φ
8Φ |
17Φ
19
19 |
TN-900L-4
TN-900L-6
TN-900L-8 |
50
72
72 |
25
25
35 |
23
23
23 |
2.5Φ
3.5
6 |
1/8
1/4
1/4 |
4Φ・1/8Φ
6Φ・1/4Φ
8Φ |
17Φ
19
19 |
|
|
| 80℃ 5ｋｇ/c�屐�max |
| 注１ |
ナット・スリーブの材質をご指定ください（PCTFE、またはPP）。 |
| 注２ |
接続チューブが抜ける心配のある場合、インナー（PFA、またはPP）のご使用をおすすめします。 |
|
|
 |
|
| 逆止弁つきテフロンニードルバルブ |
|
 |
|
テフロン製ニードルバルブと高品質ゴム製逆止弁を一体構造とする複合バルブで、流体流路の開閉、流量コントロール、および逆流防止の３機能を内蔵する新型バルブ（低圧用）です。
逆止機能は微少圧に鋭敏に応答します。
また、一体化は軽量コンパクト化に対応します。
接触流体・温度に応じたゴム材質の選択により、各種条件に幅広く適合させることができます。
（標準材質：フッ素ゴム） |
| 連続使用温度 ＝ -20〜80℃ |
| 使用圧力 ＝ 1ｋｇ/c�� |
| オリフィス径 ＝ 2.5Φ |
|
|
|
 |
|
|
